کانال های دوگانه کنترل کننده PH و ORP آنالوگ با RS485 برای تصفیه فاضلاب صنعتی

کانال های دوگانه کنترل کننده PH و ORP آنالوگ با RS485 برای تصفیه فاضلاب صنعتی

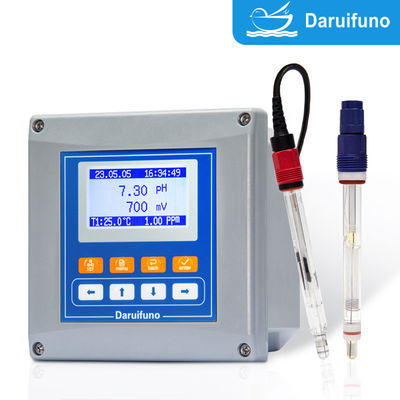

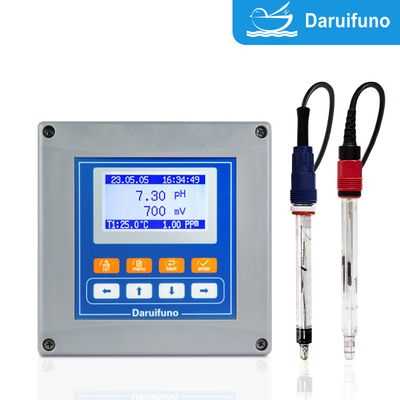

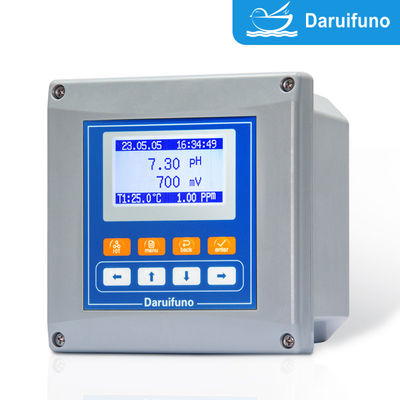

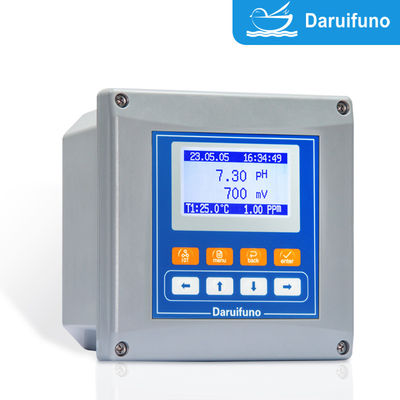

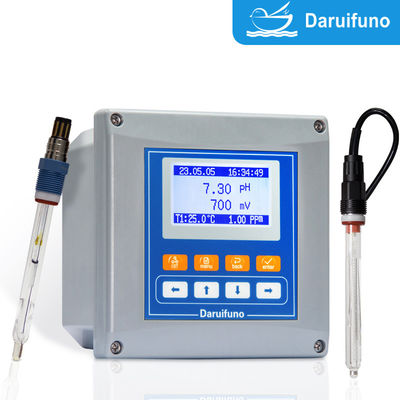

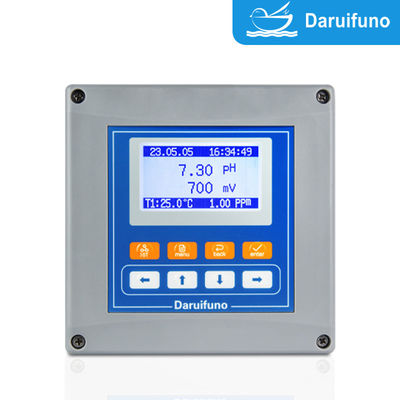

کنترل کننده دو کانال APX2-PD مارک Daruifuno معمولاً از اتصال همزمان یک الکترود آنالوگ pH و یک الکترود آنالوگ ORP (پتانسیل کاهش اکسیداسیون) پشتیبانی می کند.یا دو سنسور آنالوگ pH و دو سنسور آنالوگ ORP. ارزش pH و پتانسیل اکسیداسیون-کاهش (قیمت mV) محلول به ترتیب جمع آوری می شود. مدار آنالوگ داخلی سیگنال الکترود را به یک سیگنال ولتاژ استاندارد تبدیل می کند.تقویت و فیلترش میکنه، و سپس میکروپروسسر کنترل کننده پردازش عددی و قضاوت را انجام می دهد و در نتیجه یک سیگنال کنترل رله یا یک سیگنال جریان آنالوگ (مانند 4-20mA) را تولید می کند.
کانال pH: pH (0-14) را اندازه گیری می کند و دوز اسید / پایه را کنترل می کند.
کانال ORP: پتانسیل کاهش اکسیداسیون (±2000mV) را برای ضد عفونی کردن (مانند کلر) یا دکلور کردن اندازه گیری می کند.
الکترود به ترمینال کنترلر متصل است؛ خروجی رله کنترلر به پمپ دوز، آژیر یا دستگاه تمیز کردن متصل است؛ منطق کنترل، کالیبراسیون، چرخه تمیز کردن و غیره.می تونه از طریق منو تنظیم بشه: کالیبراسیون منظم و مشاهده داده ها پشتیبانی می شود.

پارامترهای محصول

مزایا و ویژگی ها

• ورودی دو کانال: پشتیبانی از اتصال همزمان دو الکترود (pH+pH، ORP+ORP، یا pH+ORP) کنترل pH و ORP در همان زمان، بهبود بهره وری و صرفه جویی در فضای نصب
• خروجی رله دو کانال: می تواند آلارم بالا / پایین، کنترل دوز و سایر توابع را تنظیم کند
• خروجی سیگنال آنالوگ (4-20mA): خروجی 4-20mA را فراهم می کند که برای اتصال با سیستم های PLC و DCS مناسب است
• صفحه نمایش LCD با وضوح بالا نمایش زمان واقعی pH/ORP، وضعیت الکترود، درجه حرارت، وضعیت رله و غیره
• عملکرد ثبت تاریخچه: ذخیره داده های اندازه گیری و سوابق هشدار برای ردیابی آسان
• ساعت الکترونیک: نشان زمان را فراهم می کند، با ثبت داده همکاری می کند ثبت تاریخچه داخلی و ساعت الکترونیکی، می توانید زمان رویدادهای کلیدی را جستجو کنید
• کنترل تمیز کردن خودکار: تولید رله تمیز کردن را فراهم می کند، از زمان بندی یا عملکرد تمیز کردن مشروط برای افزایش عمر الکترود پشتیبانی می کند
• روش های کالیبراسیون چندگانه: از کالیبراسیون یک نقطه، دو نقطه یا چند نقطه برای بهبود دقت پشتیبانی می کند
• دو کانال از هم جدا شده
• هر کانال می تواند به یک سیستم دمایی مستقل متصل شود.
• هنگامی که pH، ORP و temp. در همان زمان آزمایش می شوند، الگوریتم درون متر می تواند همزمان توانایی ضد عفونی کننده را ارزیابی کرده و مقادیر pH، ORP، temp. و کلور را نشان دهد.
• در همان زمان، نظارت بر pH/ORP، کنترل دوز و انتقال از راه دور سیگنال داده را برآورده کنید.
• عملکرد مبتنی بر منوی پشتیبانی از چندین زبان، رابط کاربری دوستانه، عملکرد ساده

کنترل کننده ORP PH Daruifuno APX2-PD ثبت تاریخچه و عملکرد ساعت الکترونیکی1. تابع ثبت تاريخچه
1اطلاعات اندازه گیری، حوادث هشدار و غیره را ذخیره کنید.
وقفه ضبط می تواند تنظیم شود (مانند هر 10 دقیقه)
2عملکرد ساعت الکترونیک
ماژول ساعت در زمان واقعی برای اطمینان از زمان دقیق ثبت رویداد

کنترل کننده ORP PH Daruifuno APX2-PD اصول کنترل دو طرفه رله
حد بالاي/باطلي pH را تنظیم کنيد. وقتي که از مقدار تنظیم شده تجاوز بشه رله فعال ميشه.
مثال: pH > 9، پمپ دوز کردن اسید را راه اندازی کنید.
pH < 6، پمپ دوز قلیایی را راه اندازی کنید.
می تونید فاصله هیستریز رو تنظیم کنید تا از تغییر مکرر جلوگیری کنید.

کنترل کننده ORP PH Daruifuno APX2-PD اصل کنترل تمیز کردن خودکار

رله تمیز کردن می تواند تنظیم شود تا در یک زمان ثابت (مانند هر 24 ساعت) شروع شود؛ تنظیم زمان شستشوی
دریچه سولنئود یا پمپ آب را برای تمیز کردن الکترود شروع می کند.
از اشتباهات اندازه گیری ناشی از چسبندگی بر روی سطح الکترود اجتناب می کند.

کنترل کننده PH ORP Daruifuno APX2-PD روش کالیبراسیون pH و ORP
1کالیبراسیون pH:
از بافر استاندارد استفاده کنید: pH 4.01،700، 1001، کنترل کننده PH ORP تولید شده توسط شرکت ما Daruifuno، نقطه کالیبراسیون می تواند به طور آزاد تنظیم شود.
کالیبراسیون تک نقطه ای: برای کالیبراسیون نقطه صفر از مایع pH 7.00 استفاده کنید.
کالیبراسیون دو نقطه ای: pH 7.00 و 4.00 یا 10.00، نقطه صفر و شیب را کالیبر کنید.
کنترل کننده عملیات را هدایت می کند، به طور خودکار ثبات و ذخایر را تعیین می کند.
2کالیبراسیون ORP:
از یک بافر استاندارد مانند +220mV یا +470mV استفاده کنید.
فرآیند کالیبراسیون ساده است، معمولا یک نقطه کافی است.

روش نصب کنترل کننده دارویفون PH ORP APX2-PDروش نصب:
نصب پنل (تثبیت باز کردن، پنل محافظت IP66)
نصب دیوار (شکل محافظ سازگار)
نصب خط لوله
محیط نصب:
از نور مستقیم خورشید، دمای بالا و رطوبت بالا اجتناب کنید.
کابل ها به صورت جداگانه هدایت می شوند تا از استفاده از یک سیم کشی با خطوط برق جلوگیری شود.

​کاربرد:
◇ آب سطحی
◇ منبع آب
◇ آب های آبیاری
◇ آب چشم انداز
◇ واردات آب

◇ نظارت بر درمان آب

◇ آب آشامیدنی

◇ آب های زیرزمینی، استخر شنا

◇رصد فرآیند صنعتی و مدیریت کنترل دوز

◇شیمی، نفت، کاغذ، مواد غذایی و داروها، الکتروپلاستی، تولید PCB و غیره
◇ تصفیه آب شهرداری/صنعت

◇ نظارت بر گردش آب خنک کننده

◇ کنترل مایعات الکتروپلاستی/شیمیایی

◇ خط تولید مواد غذایی
◇ کنترل مخزن واکنش خنثی سازی اسید و پایه
