حسگر دی اکسید کلور دو الکترود برای تمام آب معالجه

سیستم دو الکترودسنسور دی اکسید کلرCD10.1 به ویژه برای اندازه گیری غلظت دی اکسید کلر در آب استفاده می شود. استفاده شده برایمورد استفاده در تمام تصفیه آب، سیستم غشایی قوی مکانیکی، مقاوم در برابر سورفکتانت ها، مقاومت بالا در برابر مواد شیمیایی، محدوده اختیاری 0~0.5/2/5/10/20/200ppm.

سنسور آمپرومتریک دو الکترودی دی اکسید کلر CD10.1 برای تشخیص دی اکسید کلر در آب استفاده می شود و به طور گسترده در تصفیه آب، نظارت بر فاضلاب صنعتی و سایر زمینه ها استفاده می شود. مزایا و تمام ویژگی های عملکردی این سنسور به شرح زیر است:
گزینش پذیری بالا:این خاصیت بالایی برای دی اکسید کلر دارد و می تواند به طور موثر از تداخل سایر مواد اکسید کننده جلوگیری کند.
حساسیت بالا:این سنسور می تواند غلظت های پایین دی اکسید کلر را در آب تشخیص دهد که برای انواع شرایط کیفی آب مناسب است و نتایج اندازه گیری دقیق را تضمین می کند.
پاسخ سریع:این سنسور می تواند تغییرات غلظت دی اکسید کلر را در مدت زمان بسیار کوتاهی تشخیص دهد، مناسب برای مواردی که بازخورد سریع مورد نیاز است.
ثبات بلند مدت:این پوشش از الکترود در برابر نفوذ آلاینده ها در آب محافظت می کند، عمر مفید سنسور را طولانی می کند و آن را قادر می سازد تا برای مدت طولانی پایدار کار کند.
نیازهای نگهداری کم:فناوری پوشش آلودگی الکترود را کاهش می دهد، نیاز به تمیز کردن و کالیبراسیون مکرر را کاهش می دهد و هزینه های تعمیر و نگهداری و حجم کار را کاهش می دهد.
اقتصادی:به دلیل عمر طولانی و نگهداری ساده، هزینه استفاده پایینی دارد و برای استقرار طولانی مدت در سیستم های مانیتورینگ اتوماتیک مناسب است.

ویژگی های عملکردی:
سیستم دو الکترود:این حسگر از یک الکترود کار و یک الکترود مرجع برای هدایت واکنش الکتروشیمیایی از طریق اختلاف پتانسیل برای اندازه‌گیری جریان اکسیداسیون و کاهش دی اکسید کلر در آب استفاده می‌کند.
تکنولوژی پوشش:سطح الکترود سنسور با یک غشای تنفسی پوشیده شده است که تنها اجازه می دهد تا دی اکسید کلر از الکترود عبور کند و با الکترود واکنش نشان دهد، در حالی که سایر آلاینده های موجود در آب را جدا می کند، آلودگی الکترود را کاهش می دهد و طول عمر سنسور را افزایش می دهد.
مانیتورینگ آنلاین بلادرنگ:این سنسور برای نظارت مداوم بر روی دی اکسید کلر در آب مناسب است و می تواند بازخورد لحظه ای اطلاعات کیفیت آب را در تمام ساعات شبانه روز برای اطمینان از دقت و قابلیت اطمینان کنترل فرآیند ارائه دهد.
عملکرد جبران دما:برخی از سنسورها مجهز به عملکرد جبران دما هستند که می تواند دقت اندازه گیری را در محیط های مختلف دمایی حفظ کند و از خطاهای ناشی از نوسانات دما جلوگیری کند.
مصرف برق کم:سنسورهای آمپر مصرف انرژی پایینی دارند و برای استفاده طولانی مدت مناسب هستند، به ویژه در سیستم های مانیتورینگ خودکار با منبع تغذیه محدود.
طراحی ضد آلودگی:علاوه بر محافظت از پوشش، برخی از سنسورها نیز طراحی خاصی را اتخاذ می‌کنند که می‌تواند در شرایط پیچیده کیفیت آب کار کند، خواص ضد رسوب قوی‌تری داشته باشد و تاثیر اشیاء یا رسوبات شناور را کاهش دهد.
طیف گسترده ای از سناریوهای کاربردی:این سنسور می تواند در تمام صنایع تصفیه آب برای نظارت بر اثر ضد عفونی و مقدار باقیمانده دی اکسید کلر در آب استفاده شود.

به طور کلی، سنسور دی اکسید کلر دو الکترود پوشش آمپر ویژگی های حساسیت بالا، پاسخ سریع، پایداری طولانی مدت و نیازهای تعمیر و نگهداری کم را ترکیب می کند و برای تشخیص دقیق و نظارت طولانی مدت در کیفیت های مختلف آب مناسب است.

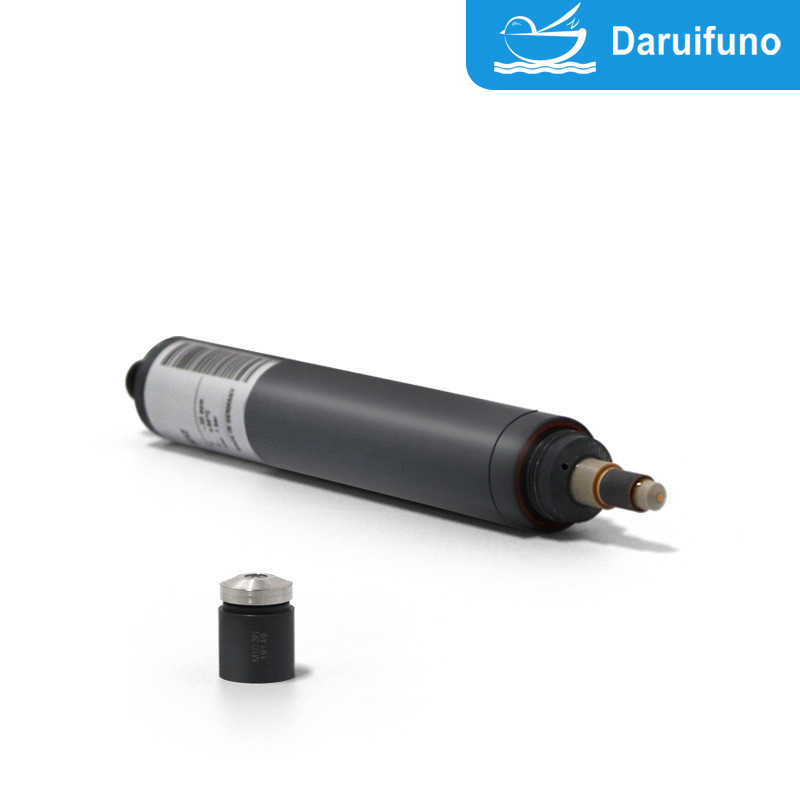

محدوده عرضه:سنسور CD10.1، درپوش غشایی، الکترولیت

	CD10.1
ذخیره سازی	سنسور: خشک و بدون الکترولیت بدون محدودیت در +5 … +40 درجه سانتیگراد
	الکترولیت: در بطری اصلی محافظت شده از نور خورشید در دمای +5 … +35 درجه سانتیگراد در دقیقه. 1 سال یا تا تاریخ انقضای مشخص شده
	درپوش غشایی: در بسته بندی اصلی بدون محدودیت در +5 … +40 درجه سانتیگراد (درپوش های غشایی استفاده شده را نمی توان ذخیره کرد)
تعمیر و نگهداری	کنترل منظم سیگنال اندازه گیری، حداقل. یک بار در هفته مشخصات زیر به کیفیت آب بستگی دارد: تعویض درپوش غشا: سالی یکبار (بسته به کیفیت آب) تعویض الکترولیت: هر 3 تا 6 ماه

گزینه 1: حلقه نگهدارنده

- هنگام کار با فشارهای > 0.5 بار در سلول جریان - حلقه نگهدارنده ابعاد 29 x 23.4 x 2.5 میلی متر، شکاف دار، PETP - موقعیت های مختلف برای انتخاب شیار (در صورت درخواست)

داده های فنی

1. CD10.1 (خروجی آنالوگ، پردازش سیگنال داخلی آنالوگ)

یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا حسگر الکترونیکی به عایق گالوانیکی مجهز نیست.

	اندازه گیری محدوده در ppm	قطعنامه در ppm	خروجی خروجی مقاومت	اسمی شیب در mV/ppm	ولتاژ عرضه	اتصال
CD10.1H-M12	0.005…2.00 0	0.001	0…-2000 میلی ولت 1 کیلو اهم	- 1000	± 5 - ± 15 VDC 10 میلی آمپر	فلنج پلاگین 5 قطبی M12 عملکرد سیم ها: PIN1: سیگنال اندازه گیری پین2: +U PIN3: -U PIN4: سیگنال GND پین 5: nc
CD10.1N-M12	0.05…20.00	0.01		- 100
CD10.1L-M12	0.5…200.0	0.1		- 10
CD10.1HUp-M12	0.005…2.00 0	0.001	0…+2000 میلی ولت 1 کیلو اهم	+1000	10 - 30 VDC 10 میلی آمپر	فلنج پلاگین 5 قطبی M12 عملکرد سیم ها: PIN1: سیگنال اندازه گیری پین2: +U PIN3: قدرت GND PIN4: سیگنال GND پین 5: nc
CD10.1Up-M12	0.05…20.00	0.01		+100
CD10.1LUp-M12	0.5…200.0	0.1		+10

(با توجه به تغییرات فنی!)



2. CD10.1 (خروجی آنالوگ، پردازش سیگنال دیجیتال)

خروجی آنالوگ / دیجیتال

- منبع تغذیه به صورت گالوانیکی در داخل سنسور جدا شده است.

- سیگنال خروجی نیز از نظر گالوانیکی ایزوله شده است، یعنی بدون پتانسیل.

	اندازه گیری محدوده در ppm	قطعنامه در ppm	خروجی خروجی مقاومت	اسمی شیب در mV/ppm	منبع تغذیه	اتصال
CD10.1H-An-M12	0.005 … 2.000	0.001	آنالوگ 0…-2 ولت (حداکثر -2.5 ولت) 1 کیلو اهم	- 1000	9-30 VDC تقریبا 20-56 میلی آمپر	پلاگین 5 قطبی M12 فلنج عملکرد سیم ها: PIN1: سیگنال اندازه گیری پین2: +U PIN3: قدرت GND PIN4: سیگنال GND پین 5: nc
CD10.1N-An-M12	0.05…20.00	0.01		- 100
CD10.1L-An-M12	0.5…200.0	0.1		- 10
CD10.1H-Ap-M12	0.005 … 2.000	0.001	آنالوگ 0…+2 ولت (حداکثر 2.5 ولت) 1 کیلو اهم	+1000
CD10.1N-Ap-M12	0.05…20.00	0.01		+100
CD10.1L-Ap-M12	0.5…200.0	0.1		+10

(با توجه به تغییرات فنی!)



3. CD10.1 (خروجی دیجیتال، پردازش سیگنال دیجیتال)

- منبع تغذیه به صورت گالوانیکی در داخل سنسور جدا شده است.

- سیگنال خروجی نیز از نظر گالوانیکی ایزوله شده است، یعنی بدون پتانسیل.

	اندازه گیری محدوده در ppm	قطعنامه در ppm	خروجی مقاومت خروجی	منبع تغذیه	اتصال
CD10.1H-M0c	0.005 … 2.000	0.001	Modbus RTU هیچ مقاومت پایانی در سنسور وجود ندارد.	9-30 VDC تقریبا 20-56 میلی آمپر	فلنج پلاگین 5 قطبی M12 عملکرد سیم ها: پین 1: رزرو شده پین2: +U PIN3: قدرت GND پین4: RS485B پین 5: RS485A
CD10.1N-M0c	0.05…20.00	0.01
CD10.L-M0c	0.5…200.0	0.1

(با توجه به تغییرات فنی!)



4. CD10.1 4-20 میلی آمپر (خروجی آنالوگ، پردازش سیگنال داخلی آنالوگ)

یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا حسگر الکترونیکی به عایق گالوانیکی مجهز نیست.

4.1 اتصال برق: گیره ترمینال 2 قطبی

	اندازه گیری محدوده در ppm	قطعنامه n در ppm	خروجی خروجی مقاومت	اسمی شیب در mA/ppm	ولتاژ عرضه	اتصال
CD10.1MA0.5	0.005…0.500	0.001	4…20 میلی آمپر کالیبره نشده	32.0	12…30 VDC RL 50Ω…RL 900Ω	ترمینال 2 قطبی (2 × 1 میلی متر مربع)   توصیه می شود: کابل گرد 4 میلی متر 2 × 0.34 میلی متر مربع
CD10.1MA2	0.005 … 2.000	0.001		8.0
CD10.1MA5	0.05…5.00	0.01		3.2
CD10.1MA10	0.05 … 10.00	0.01		1.6
CD10.1MA20	0.05…20.00	0.01		0.8
CD10.1MA-200	0.5…200.0	0.1		0.08

(با توجه به تغییرات فنی!)

4.2 اتصال برق: فلنج پلاگین 5 قطبی M12

	اندازه گیری محدوده در ppm	قطعنامه در ppm	خروجی خروجی مقاومت	اسمی شیب در mA/ppm	ولتاژ عرضه	اتصال
CD10.1MA0.5-M12	0.005…0.500	0.001	4…20 میلی آمپر کالیبره نشده	32.0	12…30 VDC RL 50Ω…RL 900Ω	فلنج پلاگین 5 قطبی M12 عملکرد از سیم ها: پین 1: nc پین2: +U PIN3: -U PIN4: n c. پین 5: nc
CD10.1MA2-M12	0.005 … 2.000	0.001		8.0
CD10.1MA5-M12	0.05…5.00	0.01		3.2
CD10.1MA10-M12	0.05 … 10.00	0.01		1.6
CD10.1MA20-M12	0.05…20.00	0.01		0.8
CD10.1MA-200- M12	0.5…200.0	0.1		0.08

(با توجه به تغییرات فنی!)



زاپاس قطعات

تایپ کنید	درپوش غشایی	الکترولیت	امری	O-ring
همه CD10.1	M10.3N هنر نه 11057	ECD4 ● ECD7/W, 100 ml Art. نه 11030	S2 هنر نه 11906	سیلیکون 20*1.5 هنر نه 11803

(با توجه به تغییرات فنی!)
