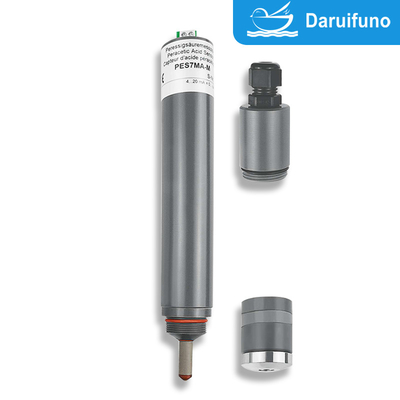

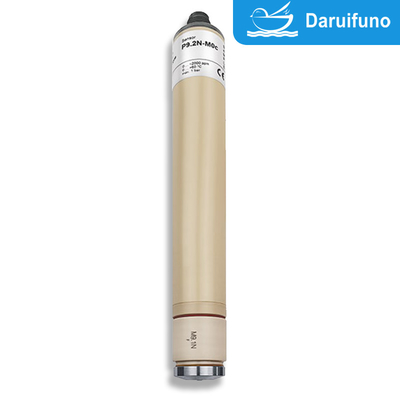

سنسور اسید پروکتیک پوشش داده شده با غشا با مقاومت شیمیایی بالا برای تمام کاربردهای تصفیه آب
سنسور اسید پر استیک غشا P10.1 که دارای دو الکترود است، در تمام درمان های آب استفاده می شود.حداکثر دمای آب 45 درجه سانتیگراد استمحدوده اختیاری 0~20/200/2000/5000/20000/50000 ppm است. ویژگی های اصلی و مزایای آن عبارتند از موارد زیر:
ویژگی ها
1ساختار دو الکترود ساده:
حاوی الکترود کاری و الکترود مرجع، طراحی جمع و جور، آسان برای ادغام در تجهیزات یا سیستم.
تعاملات پیچیده بین الکترودها را کاهش می دهد و ثبات سیگنال را بهبود می بخشد.
2تشخیص انتخابی:
مواد مخرب دیگر را از طریق تکنولوژی غشا جدا می کند تا به شناسایی خاص اسید پراستیک برسد.
سيگنال سياقي مستقيم را براي اجتناب از تداخل متقابل فراهم ميکنه.
3زمان پاسخ سریع:
سرعت انتقال جرم بالای غشا باعث می شود که سنسور به سرعت به تغییرات غلظت اسید پراستیک پاسخ دهد.
4نیاز به نگهداری کم:
اثر محافظ غشا آلودگی الکترود و از دست دادن آن را کاهش می دهد و طول عمر سنسور را افزایش می دهد.
معمولاً دارای عملکرد کالیبراسیون خودکار و خود تمیز کردن برای استفاده روزانه است.
5محدوده اندازه گيري گسترده:
این می تواند اسید پری استیک را از غلظت پایین (سطح ppm) تا غلظت بالا تشخیص دهد و نیازهای مختلف را برآورده کند.
مزایا
1دقت بالا و ثبات:
روش غشا به طور موثر تداخل خارجی را کاهش می دهد و دقت و ثبات طولانی مدت تشخیص را بهبود می بخشد.
2مقاومت در برابر خوردگی شیمیایی:
مواد حسگر معمولاً از مواد مقاوم در برابر خوردگی ساخته شده اند تا با محیط اکسید کننده قوی اسید پروآکسیتیک و سایر ضد عفونی کننده ها سازگار شوند.
3طراحی کم مصرف برق:
سیستم دو الکترود دارای طراحی ساده و مصرف انرژی کم است که برای نظارت مداوم آنلاین مناسب است.
4آسان برای نصب و کار در سایت:
طراحی کوچک و عملکرد پلاگ و پلی، استفاده از آن را در شرایط مختلف زمینه آسان می کند.
5خروجی داده های انعطاف پذیر:
از روش های خروجی سیگنال های متعدد (مانند سیگنال آنالوگ 4-20mA یا پروتکل ارتباطات دیجیتال) پشتیبانی می کند که ادغام آن با سیستم کنترل آسان است.
6انعطاف پذیری قوی:
می تواند در شرایط مختلف کیفیت آب (مانند فاضلاب، آب آشامیدنی، آب صنعتی) استفاده شود و تحمل قوی نسبت به تغییرات جریان و فشار دارد.
مشخصات
|
|
P101
|
| شاخص |
اسید پراستیک |
|
درخواست
|
انواع تصفیه آب، همچنین آب دریا
اسیدهای رسانا قابل تحمل هستند.
(به عنوان مثال ماشین لباسشویی بطری، کارخانه های CIP)
سیستم غشا مقاوم به مکانیک است.
سیستم غشا به شدت در برابر مواد سطح فعال (tensides) مقاومت دارد.
|
| سیستم اندازه گیری |
سیستم دو الکترود آمپرومتریک پوشش شده با غشا |
|
الکترونیک
|
نسخه آنالوگ: - ولتاژ خروجی
- الکترونيک هاي غير گالوانيك جدا شده
- پردازش داده های داخلی آنالوگ
- سیگنال خروجی: آنالوگ
نسخه دیجیتال: - الکترونيک کاملا گالوانيك جدا شده است
- پردازش داده های داخلی دیجیتال
- سیگنال خروجی: آنالوگ
یا
دیجیتالی (دیجیتال-خارج/دیجیتال)
نسخه mA: - خروجی فعلی آنالوگ
- الکترونيک هاي غير گالوانيك جدا شده
- سیگنال خروجی: آنالوگ
|
|
اطلاعات مربوط به محدوده اندازه گیری
|
شیب واقعی یک سنسور می تواند مربوط به تولید بین 65٪ و 150٪ شیب نامی را تغییر دهد
توجه: با شیب > 100% محدوده اندازه گیری به همین ترتیب کاهش می یابد.
(به عنوان مثال: شیب 150٪ → 67٪ از محدوده اندازه گیری مشخص شده)
|
|
دقت
پس از کالیبراسیون در شرایط تکراری (25 °C، در آب آشامیدنی) از مقدار کامل مقیاس
|
محدوده اندازه گیری 2000 mg/l: در 400 mg/l < 2%
در 1600 mg/l < 3٪
|
|
دمای کار
|
اندازه گیری دمای آب: 0... +45 °C
(هیچ کریستالی یخ در آب اندازه گیری وجود ندارد)
|
| دمای محیط: 0... +55 °C |
| جبران دمای |
به طور خودکار، توسط یک سنسور دمای یکپارچه
باید از تغییرات ناگهانی در دمای هوا اجتناب شود.
زمان پاسخ t90: حدود 8 دقیقه
|
|
حداکثر فشار کاری مجاز
|
کار بدون حلقه نگهدارنده:
-0.5 بار
- بدون فشار و یا ارتعاش
|
|
کار با حلقه نگهدارنده در سلول جریان:
-1.0 بار،
- بدون فشار و یا ارتعاش (به گزینه 1)
|
|
P101
|
| سرعت جریان (سرعت جریان ورودی) |
حدود 15-30L/h (33 ¢ 66 cm/s) در سلول جریان، وابستگی سرعت جریان کوچک داده شده است |
| محدوده pH |
pH 1 ️ pH 8 (به نمودار ️ شیب TARAtec P9.3 و P10.1 در مقایسه با pH ️، صفحه 8 مراجعه کنید) |
|
زمان ورود
|
محدوده اندازه گیری 200 mg/L: اولین راه اندازی حدود 3 ساعت
محدوده اندازه گیری 2000 mg/L: اولین راه اندازی حدود 1 ساعت
محدوده اندازه گیری 20000 mg/L: اولین راه اندازی حدود 30 دقیقه
|
| زمان پاسخ |
T90: حدود 3.5 دقیقه در 10 درجه سانتیگراد
T90: حدود 1.5 دقیقه در 45 درجه سانتیگراد
|
| تنظیم نقطه صفر |
لازم نیست |
| کالیبراسیون |
در دستگاه، با تعیین تحلیلی |
|
تداخلات
|
O3: مقدار اندازه گیری شده را به شدت افزایش می دهد
ClO2: مقدار اندازه گیری شده را افزایش می دهد
H2O2: تاثیر بسیار کمی بر مقدار اندازه گیری (کاهش سیگنال PAA)
|
| تاثیر اسیدهای رسانا |
1٪ اسید سولفوریک، 1٪ اسید نیتریک یا 1٪ اسید فسفوریک در آب هیچ تاثیری بر رفتار اندازه گیری ندارند |
| عدم وجود ضدعفونی کننده |
حداکثر 24 ساعت |
|
ارتباط
|
نسخه mV: 5 قطب M12، فلنج پلاگین
نسخه Modbus: 5 قطب M12، فلنج پلاگین
نسخه 4 تا 20 mA: دو قطبی یا
5-قطب M12، فلنج پلاگین
|
|
حداکثر طول کابل حسگر
(با توجه به پردازش سیگنال داخلی)
|
آنالوگ |
< 30 متر |
| دیجیتال |
> 30 متر مجاز است
حداکثر طول کابل بستگی به کاربرد دارد
|
| نوع حفاظت |
فلنج 5 قطبی M12: IP68
ترمینال دو قطبی با هود mA: IP65
|
| مواد |
غشاء استومر، PVC-U، فولاد ضد زنگ 1.4571 |
|
اندازه
|
قطر: حدود 25 میلی متر
طول: نسخه mV تقریباً 190 میلی متر (تجزیه سیگنال آنالوگ)
تقریباً ۲۰۵ میلی متر (تجزیه سیگنال دیجیتال)
نسخه Modbus حدود 205 میلی متر
نسخه 4-20 mA حدود 220 میلی متر (2 قطب پایانی)
تقریباً 190 mm (5-pole-M12)
|
| حمل و نقل |
+5... +50 °C (سینسور، الکترولیت، پوشش غشا) |
|
|
P101
|
|
ذخیره سازی
|
سنسور: خشک و بدون الکترولیت بدون محدودیت در +5... +40 °C |
|
الکترولیت: در بطری اصلی که از نور خورشید محافظت می شود در +5... +35 °C
حداقل 1 سال یا تا تاریخ انقضا مشخص شده
|
|
پوشش غشا: در بسته بندی اصلی، هیچ محدودیتی در +5... +40 °C وجود ندارد
(پوش های غشا استفاده شده نمی توانند ذخیره شوند)
|
|
نگهداری
|
کنترل منظم سیگنال اندازه گیری، حداقل یک بار در هفته
مشخصات زیر به کیفیت آب بستگی دارد:
تغییر پوشش غشا: یک بار در سال
تغییر الکترولیت: هر 3 تا 6 ماه
|
|
|
|
|
گزینه 1: حفظ حلقه
|
- هنگام کار با فشار > 0.5 بار در سلول جریان
- ابعاد حلقه نگهدارنده 29 × 23.4 × 2.5 میلی متر، برش، PETP
- موقعیت های مختلف برای حلقه قابل انتخاب (بر اساس درخواست)
|
|
داده های فنی
1.P101 (آنالوگ) تولید، آنالوگ داخلی سیگنال پردازش)
یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا الکترونیک سنسور مجهز به یک گالوانیک نیست.
|
|
محدوده اندازه گیری |
قطعنامه |
خروجی مقاومت خروجی |
شیب اسمی |
منبع ولتاژ |
ارتباط |
|
P10.1-20-M12
|
0 تا 20 ppm
|
0،01 ppm
|
0 تا 2000 میلی ولت
1 kΩ
|
-100 mV/ppm
|
±5 - ±15 VDC
10 mA
|
عملکرد سیم ها:
PIN1: سیگنال اندازه گیری
PIN2: +U
-پين3
PIN4: سیگنال GND
|
| P10.1H-M12 |
0 تا 200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
0.005...2٪ (20000 ppm) |
0.001 درصد
(10 ppm)
|
-1000mV/٪
(-0.1 mV/ppm)
|
| P10.1Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها:
PIN1: سیگنال اندازه گیری PIN2: +U
PIN3: قدرت GND
PIN4: سیگنال GND
PIN5: n. c.
|
|
P10.1Up5000-M12
|
50 تا 5000 ppm
|
1 ppm
|
+0.4 mV/ppm
|
(متعلق به تغییرات فنی)
2.P101 (آنالوگ) تولید، دیجیتال داخلی سیگنال پردازش)
آنالوگ / دیجیتال
- منبع برق از نظر گالوانيکي در داخل سنسور جدا شده
-سيگنال خروجي هم از نظر گالوانيکي جدا شده يعني بدون پتانسيل
|
|
محدوده اندازه گیری |
قطعنامه |
خروجی مقاومت خروجی |
شیب اسمی |
قدرت عرضه |
ارتباط |
| P10.1-20- An-M12 |
0 تا 20 ppm |
0،01 ppm |
آنالوگ 0...-2 ولت
(حداکثر -2.5 ولت)
|
-100 mV/ppm |
9-30 VDC
حدود 20 تا 56 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها:
PIN1: سیگنال اندازه گیری PIN2: +U
PIN3: قدرت GND
PIN4: سیگنال GND
|
| P10.1H-An-M12 |
0 تا 200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
0.005...2% (20000 ppm) |
0.001 درصد
(10 ppm)
|
-1000 میلی ولت/٪
(-0.1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0 تا 20 ppm |
0،01 ppm |
آنالوگ 0...+2 V
(حداکثر +2.5 ولت)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0 تا 200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 |
0.005...2% (20000 ppm) |
0.001 درصد
(10 ppm)
|
+1000 mV/٪
(+0.1 mV/ppm)
|
(متعلق به تغییرات فنی)
3.P101 (دیجیتال) تولید، دیجیتال داخلی سیگنال پردازش)
- منبع برق از نظر گالوانيکي در داخل سنسور جدا شده
-سيگنال خروجي هم از نظر گالوانيکي جدا شده يعني بدون پتانسيل
|
|
محدوده اندازه گیری |
قطعنامه |
تولید
مقاومت خروجی
|
قدرت عرضه |
ارتباط |
|
P10.1-20- M0c
|
0 تا 20 ppm
|
0،01 ppm
|
Modbus RTU
در حسگر هيچ مقاومتي وجود نداره
|
9-30 VDC |
فلنج 5 قطبی M12
عملکرد سیم ها:
PIN1: محفوظ است
PIN2: +U
PIN3: قدرت GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0 تا 200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
0.005...2% (20000 ppm) |
0.001 درصد
(10 ppm)
|
(متعلق به تغییرات فنی)
4.P101 4 تا 20 mA (آنالوگ) تولید، آنالوگ داخلی سیگنال پردازش)
یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا الکترونیک سنسور مجهز به یک گالوانیک نیست.
4.1برق اتصال: 2 قطب ترمینال کلیمپ
|
|
محدوده اندازه گیری |
قطعنامه |
خروجی مقاومت خروجی |
اسمی شیب |
منبع ولتاژ |
ارتباط |
| P10.1MA20 |
0 تا 20 ppm |
0،01 ppm |
4...20 mA بدون کالیبر
|
0،8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
ترمینال دو قطبی
(2 × 1 mm2)
توصیه می شود:
کابل گرد
φ4 میلی متر
|
| P10.1MA-200 |
0 تا 200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500 |
5 تا 500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
0.008 mA/ppm |
| P10.1MA-5000 |
50 تا 5000 ppm |
1 ppm |
0.0032 mA/ppm |
| P10.1MA-2٪ |
0.005... 2 درصد
(۲۰۰۰۰ ppm) |
0.001 درصد
(10 ppm) |
8.0 mA/٪
(0.0008 mA/ppm)
|
| P10.1MA-۵٪ |
0.05...5 درصد
(50000 ppm) |
0.01 درصد
(100 ppm) |
3.2 mA/٪
(0.00032 mA/ppm)
|
(متعلق به تغییرات فنی)
4.2برق اتصال: 5 قطب M12 پلاگین فلنج
|
|
محدوده اندازه گیری |
قطعنامه |
خروجی مقاومت خروجی |
اسمی شیب |
منبع ولتاژ |
ارتباط |
| P10.1MA20-M12 |
0 تا 20 ppm |
0،01 ppm |
4...20 mA بدون کالیبر
|
0،8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5-قطب M12 پلگ بر فلنج
عملکرد سیم ها:
PIN1: n. c.
PIN2: +U
-پين3
PIN4: n c.
|
| P10.1MA-200-M12 |
0 تا 200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500-M12 |
5 تا 500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
0.008 mA/ppm |
| P10.1MA-5000-M12 |
50 تا 5000 ppm |
1 ppm |
0.0032 mA/ppm |
| P10.1MA-2%-M12 |
0.005... 2 درصد
(۲۰۰۰۰ ppm) |
0.001 درصد
(10 ppm) |
8.0 mA/٪
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
0.05...5 درصد
(50000 ppm) |
0.01 درصد
(100 ppm) |
3.2 mA/٪
(0.00032 mA/ppm)
|
(متعلق به تغییرات فنی)
بازپرداخت قطعات
| نوع |
غشا کلاه |
الکترولیت |
امري |
اوه...حلقه |
|
P101
نه: - P10.1L
- P10.1MA-2٪
- P10.1MA-5%
|
M10.3N
ماده 11057 |
EPS9H/W، 100 میلی لیتر
ماده 11025
|
S2
ماده 11906 |
20 × 1.5 سیلیکون
ماده 11803 |
|
P10.1L
P10.1MA-2٪
P10.1MA-5 درصد
|
EPS9L/W، 100 میلی لیتر
ماده 11024
|
(متعلق به تغییرات فنی)
