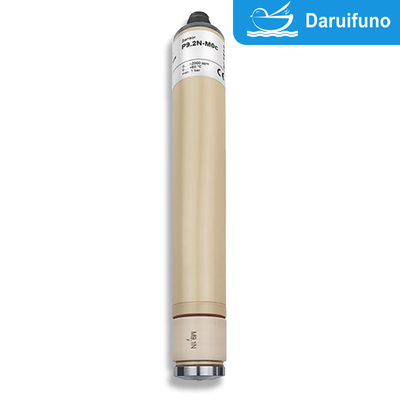

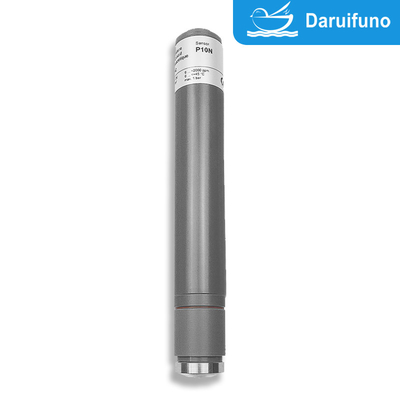

دو الکترود سیستم حسگر اسید پروکتیک برای تمام درمان آب تحمل بالا به مواد شیمیایی
سنسور اسید پراستیک غشا P9.3 با سیستم دو الکترود در تمام درمان های آب استفاده می شود.و تحمل بالایی نسبت به مواد شیمیایی داردحداکثر دمای آب 60°C است و محدوده اختیاری 0~200/2000/20000 ppm است.
این یک دستگاه نظارت با کارایی بالا برای تصفیه آب است. طراحی و ویژگی های فرآیند آن را قادر می سازد تا در سناریوهای مختلف کاربرد عملکرد خوبی داشته باشد.در زیر ویژگی های دقیق فرآیند و مزایای آن است::
ویژگی های فرآیند
طراحی سیستم دو الکترود
الکترود کاری و الکترود مرجع:سیگنال های پایدار و دقیق را از طریق سیستم دو الکترود برای اطمینان از تشخیص دقیق اسید پراستیک فراهم کنید.
ثبات سیگنال:پیکربندی الکترود به طور موثر باعث کاهش سر و صدا و تداخل پس زمینه می شود.
تکنولوژی جدایی غشا
غشای نفوذ پذیر انتخابی:سطح سنسور با یک غشای انتخابی پوشانده شده است که به مولکول های اسید پراستیک اجازه می دهد در حالی که مواد مزاحم را محافظت می کند از طریق عبور کنند
دوام بهتر:از الکترود محافظت کنید، از دست دادن مواد شیمیایی را کاهش دهید و عمر تجهیزات را افزایش دهید.
مقاومت در برابر خوردگی شیمیایی
این ماده با مقاومت بالایی در برابر خوردگی شیمیایی انتخاب شده است که می تواند در محیط های شیمیایی پیچیده مقاومت کند و برای سناریوهای مختلف تصفیه آب مناسب است.مانند آب های فاضلاب صنعتی و نظارت بر آب های بسیار آلوده.
نظارت آنلاین در زمان واقعی
سنسور می تواند به طور مستقیم به سیستم نظارت خودکار متصل شود تا نظارت مداوم و تنظیم پویا فرآیند تصفیه آب را به دست آورد.
تعویض دمای خودکار
عملکرد تعویض دمای داخلی نتایج ثابت آزمایش را در شرایط مختلف دمای آب فراهم می کند.
مزایا
دقت و حساسیت بالا
دقت تشخیص اسید پری استیک با غلظت پایین بسیار بالا است که برای سناریوهای با الزامات سختگیرانه کیفیت آب مناسب است.
توانایی قوی ضد تداخل
غشای انتخابی به طور موثر تداخل مواد شیمیایی دیگر را کاهش می دهد و دقت داده های اندازه گیری را تضمین می کند.
الزامات نگهداری کم
دیافراگم سنسور دوام دارد و تعویض آن آسان است، طراحی تجهیزات ساده است و هزینه نگهداری آن کم است.
عملکرد کالیبراسیون خودکار، فرکانس کار دستی را کاهش می دهد.
پاسخ سریع
زمان پاسخ کوتاه است و می تواند به سرعت تغییرات کیفیت آب را ضبط کند و به موقع بازخورد برای تنظیمات فرآیند تصفیه آب را ارائه دهد.
حفاظت از محیط زیست و ایمنی
هیچ واکنش دهنده ای مورد نیاز نیست، که تولید زباله های شیمیایی را کاهش می دهد و سازگار با محیط زیست است.
ثبات بلند مدت
مواد با تحمل بالا و طراحی غشا اطمینان از قابلیت اطمینان و ثبات تجهیزات در طول کار طولانی مدت را تضمین می کنند.
مشخصات
|
P93
|
| شاخص |
اسید پراستیک |
|
درخواست
|
انواع تصفیه آب
تنسیدها و اسیدهای رسانا قابل تحمل هستند
(به عنوان مثال ماشین لباسشویی بطری، کارخانه های CIP)
|
| سیستم اندازه گیری |
سیستم دو الکترود آمپرومتریک پوشش شده با غشا |
|
الکترونیک
|
نسخه آنالوگ: - ولتاژ خروجی
- الکترونيک هاي غير گالوانيك جدا شده
- پردازش داده های داخلی آنالوگ
- سیگنال خروجی: آنالوگ
نسخه دیجیتال: - الکترونيک کاملا گالوانيك جدا شده است
- پردازش داده های داخلی دیجیتال
- سیگنال خروجی: آنالوگ
یا
دیجیتالی (دیجیتال-خارج/دیجیتال)
نسخه mA: - خروجی فعلی آنالوگ
- الکترونيک هاي غير گالوانيك جدا شده
- سیگنال خروجی: آنالوگ
|
|
اطلاعات مربوط به محدوده اندازه گیری
|
شیب واقعی یک سنسور می تواند مربوط به تولید بین 65٪ و 150٪ شیب نامی را تغییر دهد
توجه: با شیب > 100% محدوده اندازه گیری به همین ترتیب کاهش می یابد.
(به عنوان مثال: شیب 150٪ → 67٪ از محدوده اندازه گیری مشخص شده)
|
|
دقت
پس از کالیبراسیون در شرایط تکراری (25 °C، در آب آشامیدنی) از مقدار کامل مقیاس
|
محدوده اندازه گیری 2000 mg/l: در 400 mg/l < 2%
در 1600 mg/l < 3٪
|
|
دمای کار
|
اندازه گیری دمای آب: 0... +60 °C
(هیچ کریستالی یخ در آب اندازه گیری وجود ندارد)
|
| دمای محیط: 0... +55 °C |
| جبران دمای |
به طور خودکار، توسط یک سنسور دمای یکپارچه دمای ناگهانی
بايد از تغييرات اجتناب کرد
T90: حدود 3.5 دقیقه
|
|
حداکثر فشار کاری مجاز
|
کار بدون حلقه نگهدارنده:
️ 0.5 بار
بدون فشار و یا ارتعاش
|
|
کار با حلقه نگهدارنده در سلول جریان
۱٫۰ بار
بدون فشار و یا ارتعاش
(به گزینه ۱ مراجعه کنید)
|
|
نرخ جریان
(سرعت جریان ورودی)
|
تقریباً 15-30L/h (33 ¢ 66 cm/s) در سلول جریان، وابستگی سرعت جریان کوچک داده شده است |
| محدوده pH |
pH 1 ️ pH 8 (به نمودار ️ شیب P9.3 و P10.1 در مقایسه با pH ️، صفحه 8 مراجعه کنید) |
|
|
P93
|
|
زمان ورود
|
محدوده اندازه گیری 200 mg/L: اولین راه اندازی حدود 3 ساعت
محدوده اندازه گیری 2000 mg/L: اولین راه اندازی حدود 1 ساعت
محدوده اندازه گیری 20000 mg/L: اولین راه اندازی حدود 30 دقیقه
|
| زمان پاسخ |
T90: حدود 3.5 دقیقه در 10 درجه سانتیگراد
pprox. 45 ثانیه در 50 °C
|
| تنظیم نقطه صفر |
لازم نیست |
| کالیبراسیون |
در دستگاه، با تعیین تحلیلی |
|
تداخلات
|
O3: افزایش زیاد مقدار اندازه گیری
ClO2: ارزش اندازه گیری را افزایش می دهد
H2O2: تاثیر بسیار کم بر مقدار اندازه گیری (کم شدن سیگنال PAA)
|
| تاثیر اسیدهای رسانا |
1٪ اسید سولفوریک، 1٪ اسید نیتریک یا 1٪ اسید فسفوریک در آب وجود ندارد
تاثیر بر رفتار اندازه گیری
|
| عدم وجود ضدعفونی کننده |
حداکثر 24 ساعت |
|
ارتباط
|
نسخه mV: 5 قطب M12، فلنج پلاگین
نسخه Modbus: 5 قطب M12، فلنج پلاگین
نسخه 4 تا 20 mA: دو قطبی یا
5-قطب M12، فلنج پلاگین
|
|
حداکثر طول کابل حسگر
(با توجه به پردازش سیگنال داخلی)
|
آنالوگ |
< 30 متر |
| دیجیتال |
> 30 متر مجاز است
حداکثر طول کابل بستگی به کاربرد دارد
|
| نوع حفاظت |
فلنج 5 قطبی M12: IP68
ترمینال دو قطبی با هود mA: IP65
|
| مواد |
غشای استومر، PEEK، فولاد ضد زنگ 1.4571 |
|
اندازه
|
قطر: حدود 25 میلی متر
طول: نسخه mV تقریباً 190 میلی متر (تجزیه سیگنال آنالوگ)
تقریباً ۲۰۵ میلی متر (تجزیه سیگنال دیجیتال)
نسخه Modbus حدود 205 میلی متر
نسخه 4-20 mA حدود 220 میلی متر (2 قطب پایانی)
تقریباً 190 mm (5-pole-M12)
|
| حمل و نقل |
+5... +50 °C (سینسور، الکترولیت، پوشش غشا) |
|
|
P93
|
|
ذخیره سازی
|
سنسور: خشک و بدون الکترولیت بدون محدودیت در +5... +40 °C |
|
الکترولیت: در بطری اصلی محافظت شده از نور خورشید در +5... +35 °C دقیقه 1
سال یا تا تاریخ انقضا مشخص
|
|
پوشش غشا: در بسته بندی اصلی، هیچ محدودیتی در +5... +40 °C وجود ندارد
(پوش های غشا استفاده شده نمی توانند ذخیره شوند)
|
|
نگهداری
|
کنترل منظم سیگنال اندازه گیری، حداقل یک بار در هفته
مشخصات زیر به کیفیت آب بستگی دارد:
تغییر پوشش غشا: یک بار در سال
تغییر الکترولیت: هر 3 تا 6 ماه
|
|
|
|
|
گزینه اول:
نگه داشتن حلقه
|
در صورت کار با فشار >0.5 بار در سلول جریان
ابعاد حلقه نگهدارنده 29 x 23.4 x 2.5 میلی متر، برش، PETP
موقعیت های مختلف برای خروجی قابل انتخاب
(به درخواست)
|
|
فنی داده ها
1.P93 (آنالوگ) تولید، آنالوگ داخلی سیگنال پردازش)
یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا الکترونیک سنسور مجهز به یک گالوانیک نیست.
|
اندازه گیری محدوده |
قطعنامه |
تولید تولید مقاومت |
اسمی شیب |
ولتاژ عرضه |
ارتباط |
|
P9.3H-M12
|
0 تا 200 ppm
|
0.1 ppm
|
0 تا 2000 میلی ولت
1 kΩ
|
-10 mV/ppm
|
±5 - ±15 VDC
10 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها:
PIN1: سیگنال اندازه گیری
PIN2: +U
-پين3
PIN4: سیگنال GND
PIN5: n. c.
|
|
P9.3N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
|
P9.3L-M12
|
0.005...2٪ (20000 ppm) |
0.001 درصد
(10 ppm)
|
-1000mV/٪
(-0.1 mV/ppm)
|
| P9.3Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها: PIN1: سیگنال اندازه گیری PIN2: +U
PIN3: قدرت GND PIN4: سیگنال GND PIN5: n.c.
|
|
P9.3Up5000-M12
|
50 تا 5000 ppm
|
1 ppm
|
+0.4 mV/ppm
|
(متعلق به تغییرات فنی)
2.P93 (آنالوگ) تولید، دیجیتال داخلی سیگنال پردازش)
آنالوگ / دیجیتال
- منبع برق از نظر گالوانيکي در داخل سنسور جدا شده
-سيگنال خروجي هم از نظر گالوانيکي جدا شده يعني بدون پتانسيل
|
اندازه گیری محدوده |
قطعنامه |
تولید
تولید مقاومت
|
اسمی شیب |
ولتاژ عرضه |
ارتباط |
| P9.3H-An-M12 |
0... 200 ppm |
0.1 ppm |
آنالوگ
0...-2 ولت
(حداکثر -2.5 ولت)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
حدود 20 تا 56 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها:
PIN1: سیگنال اندازه گیری
PIN2: +U
PIN3: قدرت GND PIN4: سیگنال GND PIN5: n.c.
|
| P9.3N-An-M12 |
5... 2000 ppm |
1 ppm |
-1 mV/ppm |
| P9.3L-An-M12 |
0.005... 2 درصد
(۲۰۰)
|
0.001 درصد
(10 ppm)
|
-1000mV/٪
(-0.1 mV/ppm)
|
| P9.3H-Ap-M12 |
0... 200 ppm |
0.1 ppm |
آنالوگ
0...+2 ولت
(حداکثر +2.5 ولت)
1 kΩ
|
+10 mV/ppm |
| P9.3N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| P9.3L-Ap-M12 |
0.005... 2 درصد
(۲۰۰)
|
0.001 درصد
(10 ppm)
|
+1000mV/٪
(+0.1 mV/ppm)
|
(متعلق به تغییرات فنی)
3.P93 (دیجیتال) تولید، دیجیتال داخلی سیگنال پردازش)
- منبع برق از نظر گالوانيکي در داخل سنسور جدا شده
-سيگنال خروجي هم از نظر گالوانيکي جدا شده يعني بدون پتانسيل
|
اندازه گیری محدوده |
قطعنامه |
تولید
تولید مقاومت
|
ولتاژ عرضه |
ارتباط |
|
P9.3H-M0c
|
0... 200 ppm
|
0.1 ppm
|
Modbus RTU
در حسگر هيچ مقاومتي وجود نداره
|
9-30 VDC
حدود 20 تا 56 mA
|
فلنج 5 قطبی M12
عملکرد سیم ها: PIN1: محفوظ است
PIN2: +U
PIN3: قدرت GND
PIN4: RS485B
PIN5: RS485A
|
|
P9.3N-M0c
|
5... 2000 ppm
|
1 ppm
|
|
P9.3L-M0c
|
0.005... 2 درصد
(۲۰۰)
|
0.001 درصد
(10 ppm)
|
(متعلق به تغییرات فنی)
4.P93 4 تا 20 mA (آنالوگ) تولید، آنالوگ داخلی سیگنال پردازش)
یک اتصال الکتریکی بدون پتانسیل ضروری است زیرا الکترونیک سنسور مجهز به یک گالوانیک نیست.
4.1برق اتصال: 2 قطب ترمینال کلیمپ
|
اندازه گیری محدوده |
قطعنامه |
تولید تولید مقاومت |
اسمی شیب |
ولتاژ عرضه |
ارتباط |
| P9.3MA-200 |
0... 200 ppm |
0.1 ppm |
4...20 mA بدون کالیبر
|
0.08 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... 900Ω (30V)
|
ترمینال دو قطبی (2 × 1 mm2)
توصیه می شود: کابل گردØ 4 میلی متر
2 × 0.34 mm2
|
| P9.3MA-2000 |
5... 2000 ppm |
1 ppm |
0.008 mA/ppm |
| P9.3MA-2٪ |
0.005... 2 درصد
(۲۰۰۰۰ ppm)
|
0.001 درصد
(10 ppm)
|
8.0 mA/٪
(0.0008 mA/ppm)
|
(متعلق به تغییرات فنی)
4.2برق اتصال: 5 قطب M12 پلاگین فلنج
|
اندازه گیری محدوده |
قطعنامه |
تولید تولید مقاومت |
اسمی شیب |
ولتاژ عرضه |
ارتباط |
|
P9.3MA-200-M12
|
0... 200 ppm
|
0.1 ppm
|
4...20 mA
بدون کالیبوری |
0.08 mA/ppm
|
12...30 VDC
RL = 50Ω
(12 ولت)... 900Ω (30 ولت) |
5-قطب M12 پلگ بر فلنج
عملکرد سیم ها:
PIN1: n. c.
PIN2: +U
-پين3
PIN4: n c.
PIN5: n. c.
|
| P9.3MA-2000-M12 |
5... 2000 ppm |
1 ppm |
0.008 mA/ppm |
|
P9.3MA-2%-M12
|
0.005... 2 درصد
(۲۰۰۰۰ ppm)
|
0.001 درصد
(10 ppm)
|
8.0 mA/٪
(0.0008 mA/ppm)
|
(متعلق به تغییرات فنی)
بازپرداخت قطعات
| نوع |
غشا کلاه |
الکترولیت |
امري |
اوه...حلقه |
|
P93
نه P9.3L
و P9.3MA-2٪
|
M9.3N
ماده 11058 |
EPS9H/W، 100 میلی لیتر
ماده 11025
|
S2
ماده 11906
|
20 × 1.5 سیلیکون
ماده 11803
|
|
P9.3L
P9.3MA-2٪
|
EPS9L/W، 100 میلی لیتر
ماده 11024 |
(متعلق به تغییرات فنی)
سولوپ P9.3 و P10.1 در مقایسه با pH
